TEKNIK RADIOGRAFI THORAX

TEKNIK RADIOGRAFI THORAX

Sumber :  http://catatanradiograf.blogspot.com/2010/01/teknik-radiografi-thorax.html

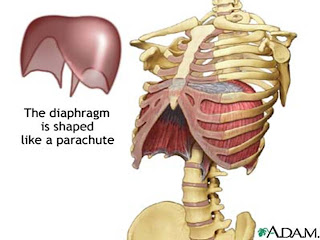

Anatomi dari pada thorax
pada manusia :

1. FOTO THORAX POSISI PA

• Pasien diposisikan erect menghadap bucky stand (kaset vertikal), MSL // garis tengah kaset.
• Kedua punggung tangannya diletakkan di atas panggul dan siku ditekan ke depan.
• FFD 150 cm, CR horizontal, CP pada MSL setinggi CV thoracal VI
• Eksposi pada saat pasien tahan nafas setelah inspirasi penuh, berikan aba- aba : tarik napas … …tahan ! ………... Nafas biasa...!

KRITERIA GAMBAR :

• Foto mencakup keseluruhan thorax, bagian atas: apeks paru-paru tidak terpotong
• Bagian bawah: kedua sinus costophrenicus tidak terpotong
• Diafragma mencapai iga ke- 9 belakang
• Kedua Os scapula terlempar ke arah lateral
• C.V. Thoracalis tampak s/d ruas keempat
• Tampak bayangan bronchus
• Foto simetris
• Tampak marker R/ L


2. FOTO THORAX POSISI AP

• Pasien diposisikan setengah duduk atau supine di atas meja pemeriksaan/brandcar.
• Kedua lengan lurus disamping tubuh.
• Kaset di belakang tubuh, MSL // grs tengah kaset
• FFD: 150 cm
• CR tegak lurus kaset, CP pada MSL setinggi CV TH VI
• Beri marker L / R
• Eksposi pada saat pasien tahan nafas setelah inspirasi penuh


KRITERIA FOTO THORAX POSISI AP :

• Tampak gambaran thorax proyeksi AP
• Batas atas apex paru
• Batas bawah sinus costophrenicus
• Dinding lateral tidak terpotong
• CV TH sampai ruas ke empat
• Diafragma mencapai iga IX belakang
• Tampak bayangan bronchus
• Marker L / R & identitas pasien
• Foto simetris


3. FOTO THORAX POSISI LATERAL

• Pasien diposisikan erect, MSP // kaset
• Kedua lengan dilipat di atas kepala
• Pasang Marker L / R sesuai dengan sisi yang dekat ke kaset
• FFD: 150 cm,
• CR : horizontal
• CP kira-kira satu inci ke depan dari MCL setinggi CV TH VI
• Eksposi pada saat pasien tahan nafas setelah inspirasi penuh


KRITERIA GAMBARAN POSISI LATERAL:

• Tampak gambaran thorax proyeksi lateral
• Bagian Anterior mencakup gambaran sternum
• Bagian Posterior mencakup Col.Vert. Thoracalis
• Batas atas apex paru
• Batas bawah sinus coctoprhenicus dan paru posterior
• Gambaran iga-iga kiri dan kanan superposisi
• Gambaran bahu tidak menutupi apex paru
